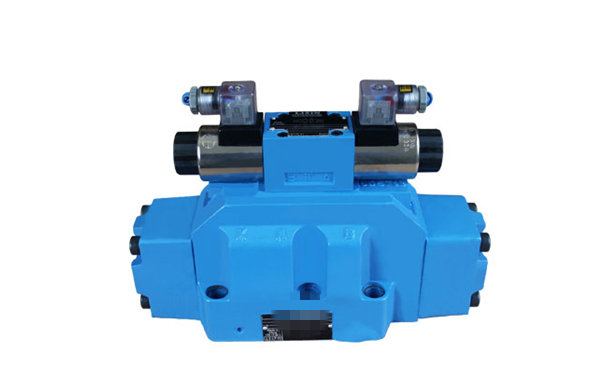

WEH Electro Hydraulic Rexroth Valves dengan Kontrol Directional
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SJ HYD |
| Sertifikasi: | ISO9001 |
| Nomor model: | DB, DBD, DBW |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | Karton atau Box Kayu |
| Waktu pengiriman: | satu bulan |
| Syarat-syarat pembayaran: | T/T atau l |
| Menyediakan kemampuan: | PC 1000 per bulan |
|
Informasi Detail |
|||
| Cahaya Tinggi: | katup pelepas tekanan hidrolik,katup pengaman hidraulik,katup pelepas hidraulik |
||
|---|---|---|---|
Deskripsi Produk
WEH Electro Hydraulic Rexroth Valves dengan Kontrol DirectionalDirect spool valve type WEH elektro-hidrolik dioperasikan
Katup kontrol arah elektro-hidrolik WEH32
Katup spul Directional digunakan untuk mengontrol start, stop dan arah aliran fluida dan dengan demikian arah pergerakan atau posisi holding (silinder atau motor hidrolik) adalah determind. Katup dapat dipasang di sirkuit hidraulik dalam posisi apa pun bersama dengan subplate.
Permukaan penghubung disegel dengan cincin-O yang disertakan dengan katup.

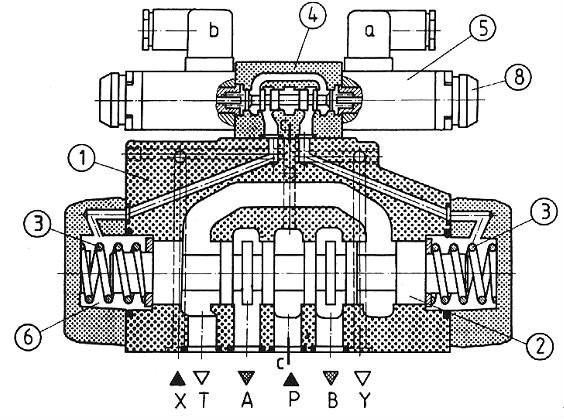

URAIAN OPERASI
Katup arah diubah dengan mengubah posisi spul kontrol 2 yang bergerak sepanjang porosnya memisahkan atau menghubungkan port A, B, P atau T di housing 1.
Tekanan yang dipasok ke satu ruang pegas 6 melalui katup pilot 4 bekerja pada permukaan spul utama dan dengan demikian spul utama bergeser dari posisi netralnya.
Spul kontrol utama diadakan di posisi tengah oleh pegas 4 atau secara hidrolis yaitu dengan tekanan fluida yang mempengaruhi (melalui katup pilot) kedua permukaan spul.
Centering sleeve 7 berfungsi fungsi pemusatan.
Katup pilot dioperasikan secara elektrik oleh solenoida 5, yang dapat dilengkapi dengan tombol darurat 8. Tombol darurat opsional memungkinkan pengoperasian pilot
katup tanpa energi tergantung pada tekanan fluida pilot yang sedang dibuang.
Katup arah mungkin disediakan dengan penyesuaian pilot choke 9.
DATA TEKNIS
| Cairan hidrolik | Minyak mineral, ester fosfat | |
| Filtrasi yang dibutuhkan | hingga 16 mm (disarankan 10 mm) | |
| Kisaran suhu cairan | 243 - 343 K | |
| Kekentalan cairan nominal | 37 mm2 pada temp. dari 328 K | |
| Kisaran viskositas | 2,8 hingga 380 mm2 / dtk | |
| Suhu kerja optimal (cairan dalam tangki) | 313 - 328 K | |
| Berat | maks 51 kg | |
Tekanan operasi maksimum
- di port A, B, P 35 MPa untuk H-4WEH 32, 28 MPa untuk 4WEH 32
- di pelabuhan T 25 MPa
cairan pilot kembali Y = eksternal
cairan pilot kembali Y = internal
(Katup pegas 3-posisi berpusat, katup 2 posisi) 16 MPa
pengembalian cairan pilot internal
(Katup 3 posisi secara hidraulik) no
Tekanan pilot minimum
pasokan cairan pilot X = eksternal
pasokan cairan pilot X = internal
katup directional tiga-posisi pst = 0,8 MPa
dua-posisi katup arah pegas berpusat pst = 1,0 MPa
katup directional dua-posisi secara hidraulik pst = 0,5MPa
pasokan cairan pilot X = internal
untuk spool tipe G, H, F, S, T (melalui pre-load valve atau dengan sesuai
laju aliran tinggi)
Tekanan pilot maksimum 25Mpa
Koneksi listrik:
