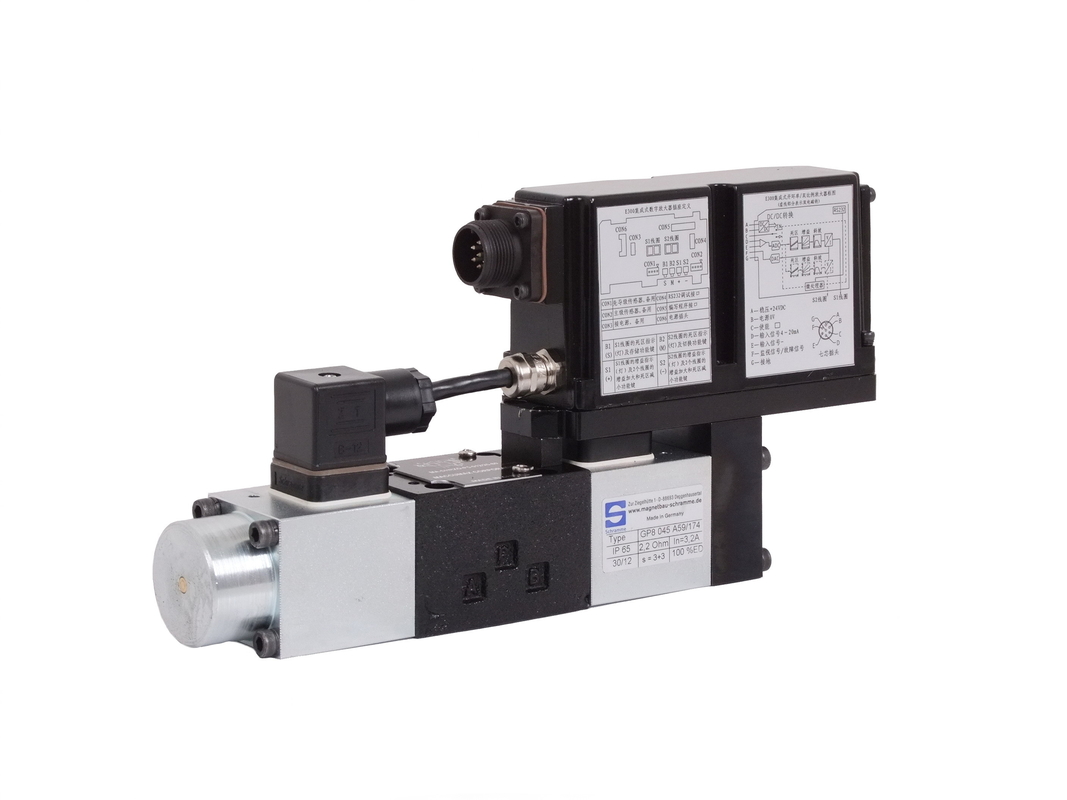

MA-DHZO MA-DKZOR Hydraulic Proporsional Valve 06 -10 aliran 105L / MIN P = 30bar
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SJ HYD |
| Sertifikasi: | ISO9001 |
| Nomor model: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Latest price |
| Kemasan rincian: | PAKET STANDAR |
| Waktu pengiriman: | Dalam saham |
| Syarat-syarat pembayaran: | T/T L/C |
| Menyediakan kemampuan: | 10000 pcs |
|
Informasi Detail |
|||
| Merek: | SH Hidrolik | Model: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
|---|---|---|---|
| Sertifikasi: | ISO9001 | Ukuran: | 06-10 |
| Arus: | 105L / Mnt | Tekanan operasi: | 315bar |
| Standar atau Non: | Standar | Kekuasaan: | Hidrolik |
| Media: | minyak | Struktur: | kontrol |
| Msterial: | Pengecoran | Tekanan: | tekanan tinggi |
| Suhu: | Suhu normal | Tempat asal: | Cina |
| Aplikasi: | Sistem hidrolik | Lingkungan temprature: | -20-60 |
| Kondisi: | Baru | Paket: | packge standar |
| Garansi: | satu tahun | ||
| Cahaya Tinggi: | Relief Valve Proporsional,katup pelepas tekanan hidrolik |
||
Deskripsi Produk
MA-DHZO MA-DKZOR Hydraulic Proporsional Valve 06 -10 aliran 105L / MIN P = 30barKARAKTERISTIK HIDROLIK (berdasarkan minyak mineral ISO VG 46 pada 50'c)
Simbol hidrolik
| ||||||||
| Model katup | DHZO | DKZOR | ||||||
| Spool tumpang tindih | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Jenis dan ukuran spool (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Batas tekanan [bar] | Port P, A, B = 350; T = 210 (250 dengan saluran keluar eksternal / Y | Port P, A, B = 315, T = 210 (250 / Y) | ||||||
| Aliran maksimum (1) [l / mnt] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Di P = 10 bar (PT) | ||||||||
| Di P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Di P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Waktu respons (4) [mnt] | <30 | <40 | ||||||
| Histeresis [%] | <5% | <5% | ||||||
| Repeatability | + 1% | + 1% | ||||||
CATATAN:
Data kinerja di atas merujuk ke katup yang digabungkan dengan driver elektronik Atos, lihat bagian 2
Aliran yang diatur oleh katup proporsional arah bukan tekanan kompensasi. Dengan demikian itu dipengaruhi oleh variasi beban. Untuk menjaga agar aliran biaya tetap diatur dalam kondisi beban yang berbeda, tersedia kompensator tekanan modular (lihat tab. D150)
Untuk P berbeda, aliran maksimum sesuai dengan diagram dalam bagian 14.2 dan 15.2
0-100% sinyal langkah
