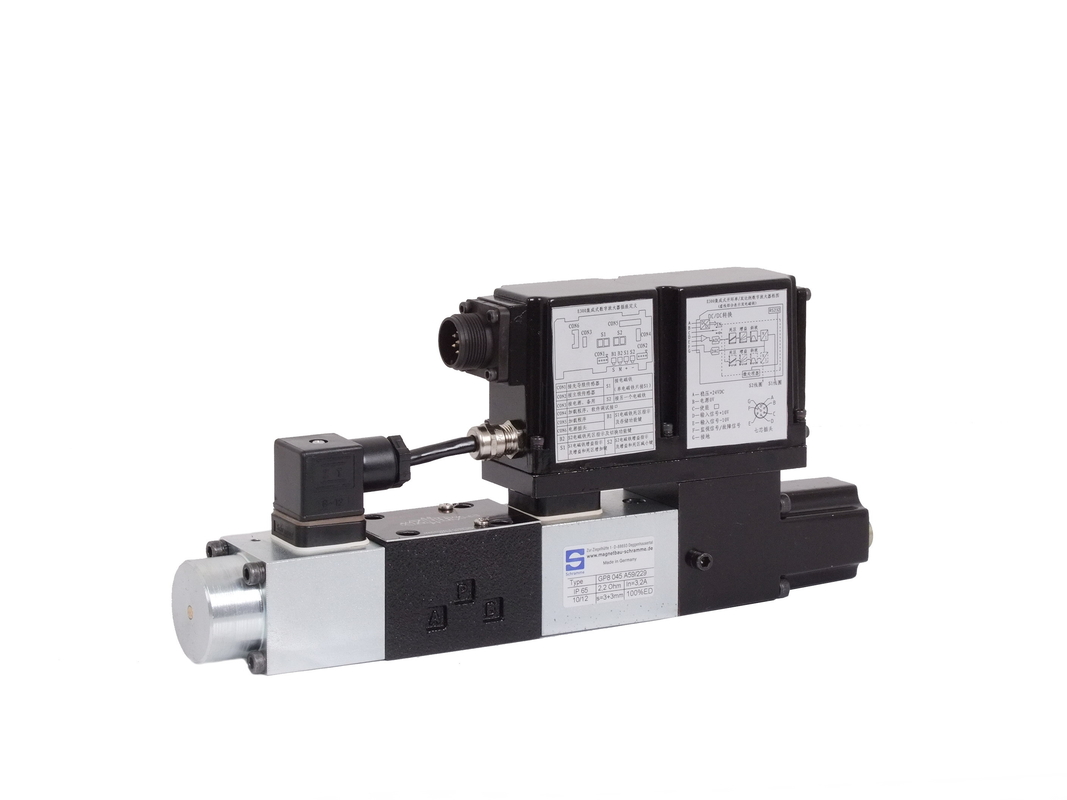

MA-DKZOR-T Hydraulic Proportional Direction Valve Frekuensi Tinggi MA-DHZO-T 06 dan 10 Sesuai dengan standar ISO4401
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | SJ HYD |
| Sertifikasi: | ISO9001 |
| Nomor model: | MA-DHZO-TES |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | USD 1 |
| Kemasan rincian: | PAKET STANDAR |
| Waktu pengiriman: | Dalam saham |
| Syarat-syarat pembayaran: | T/T L/C |
| Menyediakan kemampuan: | 10000 pcs |
|
Informasi Detail |
|||
| Merek: | SJ Hidrolik | Model: | MA-DHZO-TES |
|---|---|---|---|
| Kekuasaan: | Hidrolik | Port ukuran: | 06,10 |
| Tekanan: | 315bar | Standar atau Non: | Standar |
| Media: | minyak hidrolik | Struktur: | kontrol |
| Meterial: | Pengecoran | Suhu: | Suhu normal |
| Aplikasi: | Sistem hidrolik | Tempat asal: | Cina |
| Garansi: | satu tahun | ||
| Cahaya Tinggi: | Valve Directional proporsional,katup pelepas tekanan hidrolik |
||
Deskripsi Produk
MA-DKZOR-T Hydraulic Proportional Direction Valve Frekuensi Tinggi MA-DHZO-T 06 dan 10 DHZO-T *; DKZOR-T *
Katup proporsional hidrolik kinerja tinggi
dengan posisi transduser dan positif
spool tumpang tindih untuk akurasi terbaik dan
dinamika dalam kontrol arah dan tidak
peraturan arus kompensasi.
Mereka dirancang khusus untuk dicapai
kontrol loop tertutup kecepatan tinggi dan untuk
menerapkan Tekanan bergantian (Angkatan)
/ Kontrol aliran - opsi / S * digabungkan dengan
spools 'Q' atau 'V'.
The 4-way spool, meluncur ke 5-bilik
tubuh, dioperasikan langsung oleh
solenoid proporsional dan dikendalikan
dalam posisi loop tertutup dengan cara
umpan balik transduser LVDT.
Sopir elektronik memasok proporsional
katup dengan arus yang tepat untuk menyelaraskan
pengaturan katup ke sinyal referensi,
eksekusi integral memiliki konstruksi yang kokoh
dan memberikan presetting pabrik untuk
valve-to-valve interchangeability.
Ukuran: 06 dan 10
Aliran maksimal: hingga 80 dan 170 l / mnt
Tekanan maks: 350 bar (DHZO)
315 bar (DKZOR)
Bahan segel,
lihat sekte. ,:
- =
KARAKTERISTIK HIDROLIK (berdasarkan minyak mineral ISO VG 46 pada 50'c)
Simbol hidrolik | ||||||||
| Model katup | DHZO | DKZOR | ||||||
| Spool tumpang tindih | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Jenis dan ukuran spool (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Batas tekanan [bar] | Port P, A, B = 350; T = 210 (250 dengan saluran keluar eksternal / Y | Port P, A, B = 315, T = 210 (250 / Y) | ||||||
| Aliran maksimum (1) [l / mnt] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Di P = 10 bar (PT) | ||||||||
| Di P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Di P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Waktu respons (4) [mnt] | <30 | <40 | ||||||
| Histeresis [%] | <5% | <5% | ||||||
| Repeatability | + 1% | + 1% | ||||||
CATATAN:
Data kinerja di atas merujuk ke katup yang digabungkan dengan driver elektronik Atos, lihat bagian 2
Aliran yang diatur oleh katup proporsional arah bukan tekanan kompensasi. Dengan demikian itu dipengaruhi oleh variasi beban. Untuk menjaga agar aliran biaya tetap diatur dalam kondisi beban yang berbeda, tersedia kompensator tekanan modular (lihat tab. D150)
Untuk P berbeda, aliran maksimum sesuai dengan diagram dalam bagian 14.2 dan 15.2
0-100% sinyal langkah
Kompetitif: Teknologi dan proses maju internasional, impor kumparan dari Jerman, dapat menggantikan Atos, Rexroth, Yuken, dan banyak merek lainnya, bentuk dan pemasangannya dapat benar-benar dapat dipertukarkan.
Aplikasi: Sistem hidrolik, kelautan, mesin palstic dan banyak sistem hidrolik dan mesin lainnya.
Kami menyediakan katup kami untuk banyak pelanggan OEM, kualitas No.1 di Cina.
